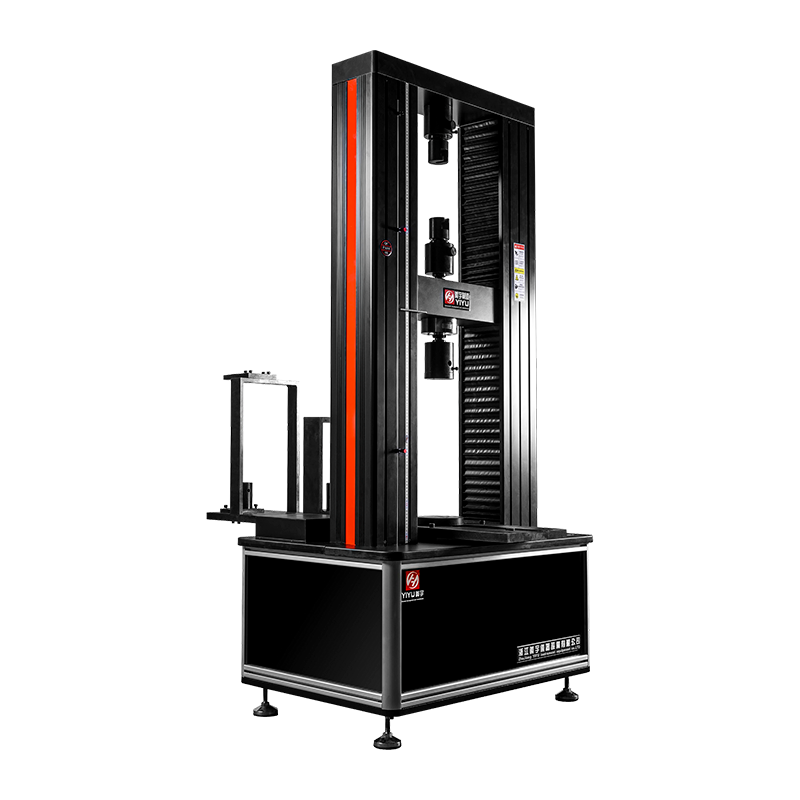

Machine d'essai de performances mécaniques WDW-200G pour attaches d'échafaudage de tuyaux en acier

Caractéristique

Spécialisé dans les tests de propriétés mécaniques des coupleurs d'échafaudages en tuyaux d'acier ; support de colonne à haute résistance, entraînement par vis à billes de haute précision ; guidage multi-colonnes, structure autolubrifiante ; 14 ensembles de fixations (prend en charge 17 éléments de test pour 3 catégories : coupleurs d'échafaudage en tuyaux d'acier, composants de support de tuyaux en acier de coupleur à disque de type douille, composants d'échafaudages en tuyaux d'acier de type bol-boucle) ; Certifié ISO et CE.

Avantage

Rigidité élevée et mouvement linéaire stable pour un fonctionnement à long terme ; rigidité latérale améliorée et conception sans entretien ; large couverture de tests (17 éléments pour 3 catégories de composants) ; répond aux normes de qualité internationales.

Avantage

Garantit des résultats de tests cohérents et fiables à long terme ; permet d'économiser du travail et des coûts de maintenance ; élimine le besoin de plusieurs machines de test spécialisées, réduisant ainsi les investissements en équipement ; permet le respect des exigences de qualité mondiales, en prenant en charge des rapports de test crédibles et un accès au marché.

Preuve

1. Certifications : certificats ISO et CE (prouvant le respect des normes mondiales de qualité et de sécurité) ;2. Fiabilité structurelle : enregistrements de tests de performances de colonnes à haute résistance et de vis à billes de haute précision ;3. Capacité du luminaire : documents techniques répertoriant 17 éléments de test pour 3 catégories de composants ;4. Preuve d'entretien : données de vérification des performances sans entretien de la structure autolubrifiante ;5. Application industrielle : études de cas dans les institutions de fabrication de coupleurs d'échafaudage et d'inspection de la qualité.

Projet/Indicateur/Modèle

WDW-200G

Grande force d'essai

200KN

Le niveau de précision de la machine d'essai

Niveau 1

Plage de mesure de force

1 % à 100 % FS ne sont pas divisés en compartiments tout au long du processus

Erreur relative de l'indication de la force d'essai

±1 % ou moins

Forcer la résolution

1/± 300 000 de la force d'essai maximale, la résolution de l'ensemble du processus reste inchangée

Plage de mesure de déformation

0,5 % à 100 % FS

Erreur relative de l'indication de déformation

À ±1 % de la valeur indiquée

Résolution de déformation

La déformation maximale est de 1/±300000

L'erreur relative de la valeur d'indication de déplacement

Dans les 1% de la valeur indiquée

Résolution de déplacement

0,05 μm

Plage de réglage du taux de contrôle de force

0,05-10 % FS/S

Erreur relative du taux de contrôle de force

À moins de 1 % du ± de la valeur définie

La plage de réglage du taux de déformation

0,05 à 10 % FS/S

Erreur relative du taux de contrôle de la déformation

À moins de 1 % du ± de la valeur définie

Plage de réglage de la vitesse du faisceau

0,01-350 mm/min

Espace d'étirement efficace (sans pinces)

800mm

Largeur de test effective

430mm

Dimensions du moteur principal (longueur×largeur×hauteur)

1000×1500×2000mm

Occupation du site (longueur × largeur × hauteur)

1000×2550×2000mm

Alimentation

AC220V ± 10PHz, 1,5KW

Poids de l'unité principale

Env. 1500kg
